例題14: 高温部品からの輻射伝熱(CHT + viewFactor 輻射)

高温部品では、対流だけでなく熱輻射が無視できない放熱経路になります。 この例題では ex04 と同じヒートシンクの発熱を 3 倍(30 W)に上げて 固体を高温帯に置き、表面間輻射(viewFactor モデル)の効果を 輻射 ON/OFF の温度差と熱収支(保存則)で定量的に確かめます。

項目 内容
解析タイプ 固体+流体の熱連成(CHT・2 リージョン)+ 輻射
ソルバ chtMultiRegionSimpleFoam(定常)・輻射は viewFactor(表面間放射)
乱流モデル k-ε
ジオメトリ ダクト内アルミヒートシンク(ex04 と同一形状)
発熱 30 W(ex04 の 3 倍 → 固体 ~430 K の高温帯)
輻射設定 壁面放射率 ε = 0.9・solverFreq 5(検証済み推奨値)
メッシュ snappyHexMesh・約 10 万セル(固体まわり細分化 level 2)
実行規模(目安) 8 コア・約 4.5 時間(定常 10,000 反復)・1 クレジット

所要時間は目安です。実行環境・メッシュ規模・混雑状況により変動します。

この例題で学べること

  1. 輻射の有効化 — 解析タイプタブのチェック+ Physics タブでモデルと 壁面放射率を選ぶだけ(viewFactor の並列前処理は自動実行されます)
  2. 輻射が効くかどうかの判断 — 温度帯だけでは決まりません。放射熱伝達率 h_r と対流熱伝達率 h_conv の比で見積もる方法と、ON/OFF 比較で 自分の問題での寄与を実測する方法(下記「輻射を無視できるか」)
  3. 熱収支による検証 — 「固体から出る熱 = 発熱量」の保存則と、 輻射分 qr の Stefan-Boltzmann 概算との整合を確認する

実行手順

  1. ex14_radiation_heatsink.ofb.zip をダウンロードする
  2. StreamWright サイドバーの 📂 Load Project (.ofb.zip) にドラッグ&ドロップする

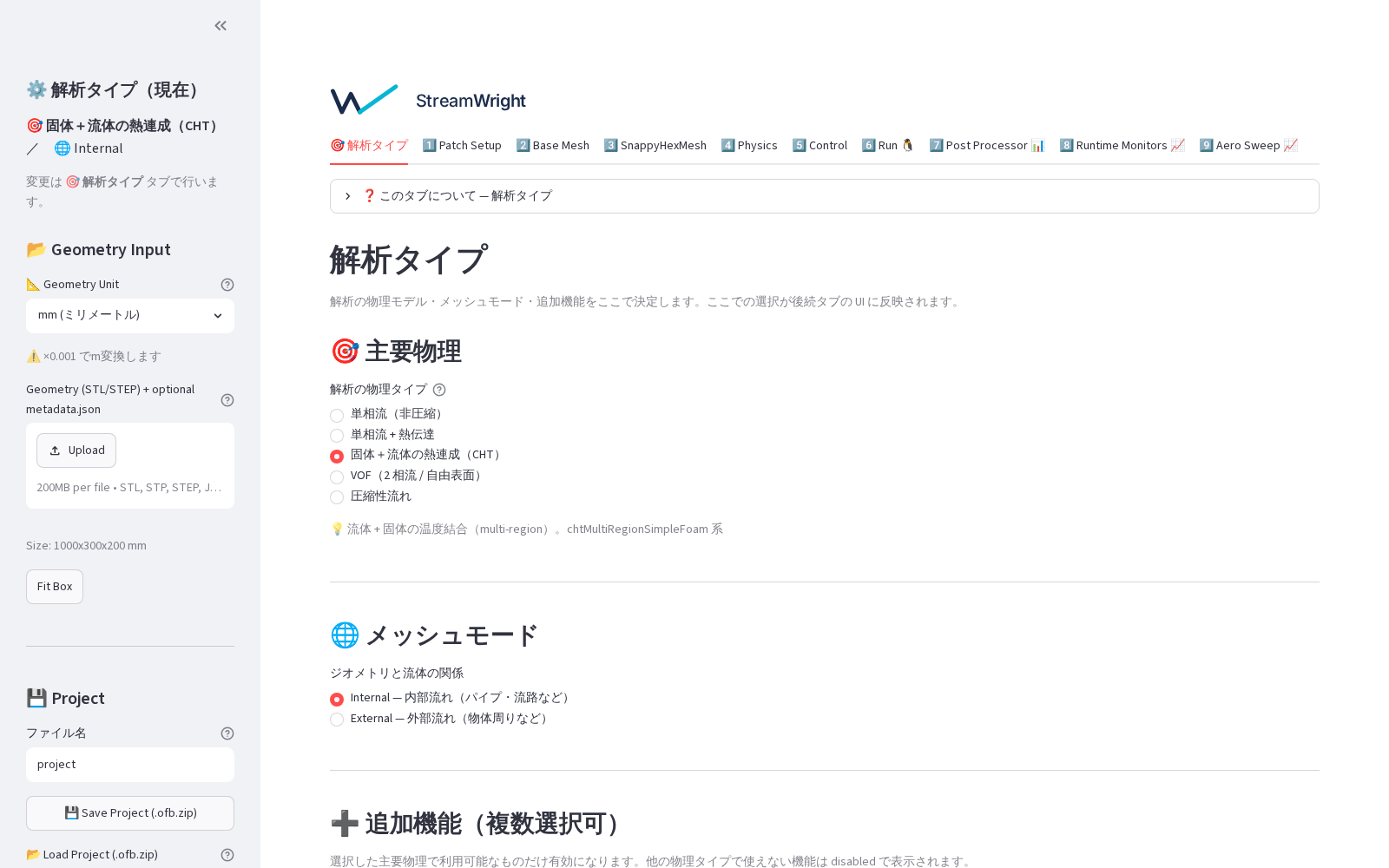

プロジェクトをロードした直後の画面

  1. 各タブで設定を眺める(変更は不要です)
  2. 🎯 解析タイプ: CHT + 追加機能「☀️ 輻射」が ON
  3. 4️⃣ Physics: 輻射モデル viewFactor・壁面放射率 0.9・発熱 30 W の アルミヒートシンク
  4. 6️⃣ Run タブ → 🚀 Generate & Run (decomposePar → faceAgglomerate → viewFactorsGen → ソルバーの順で自動実行)

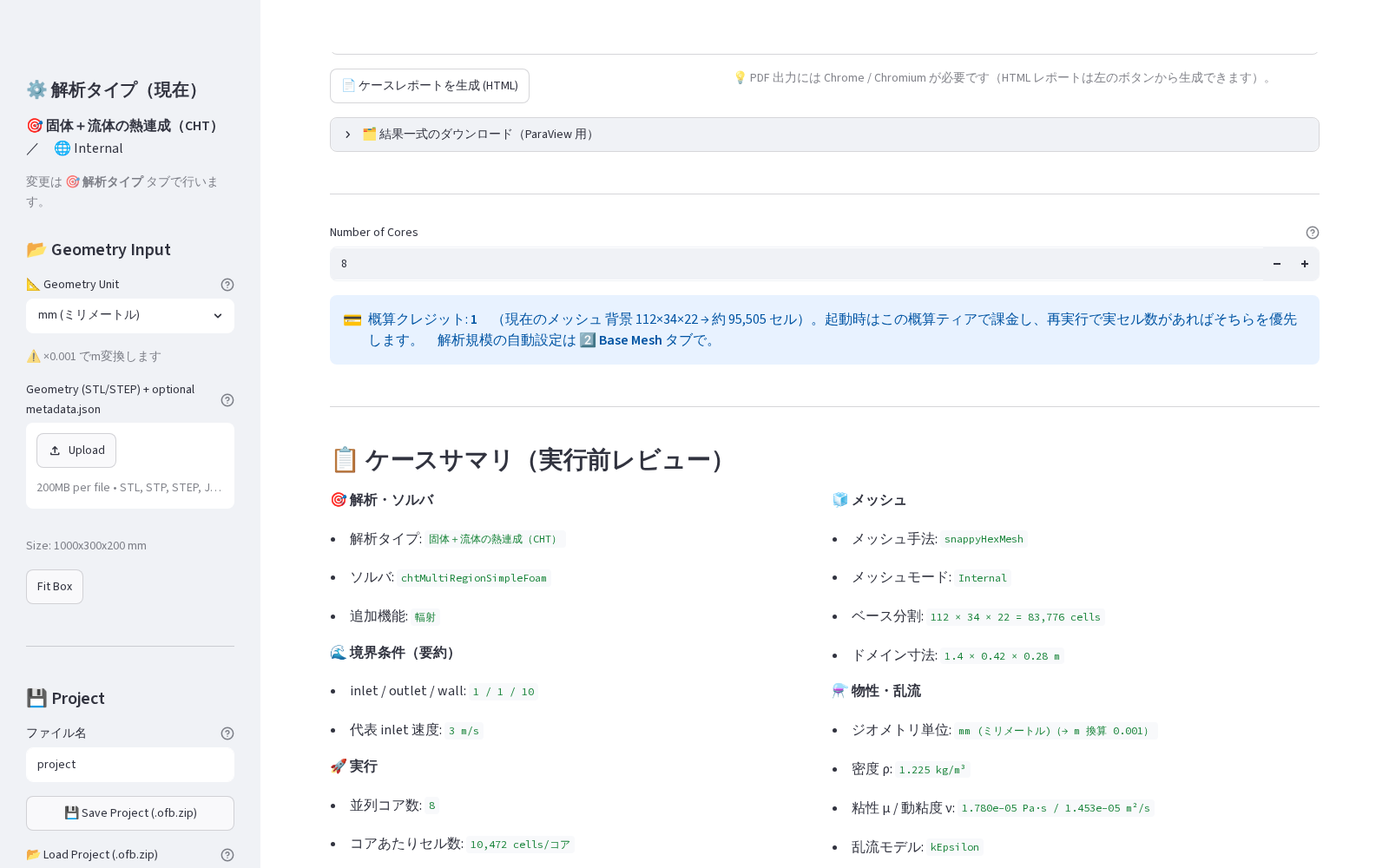

Run タブのケースサマリ(実行前レビュー)

期待される結果

実行が正常に終われば、以下とほぼ同じ数値になります(見本: sample_report.html)。

量 値 確認場所
固体最高温度(輻射 ON) 397.3 K レポート・Post Processor
固体最高温度(輻射 OFF で再実行) 426.9 K(輻射で 29.5 K 低下) 同上
熱収支 ∫wallHeatFlux(固体) 29.6 W ≒ 発熱 30 W(−1.2%) postProcessing(下記手順)
界面の輻射熱流 ∫qr 8.2 W(全放熱の 27%) postProcessing(swRad_qr)
品質チェック 合格(PASSED) 3 段階総合判定

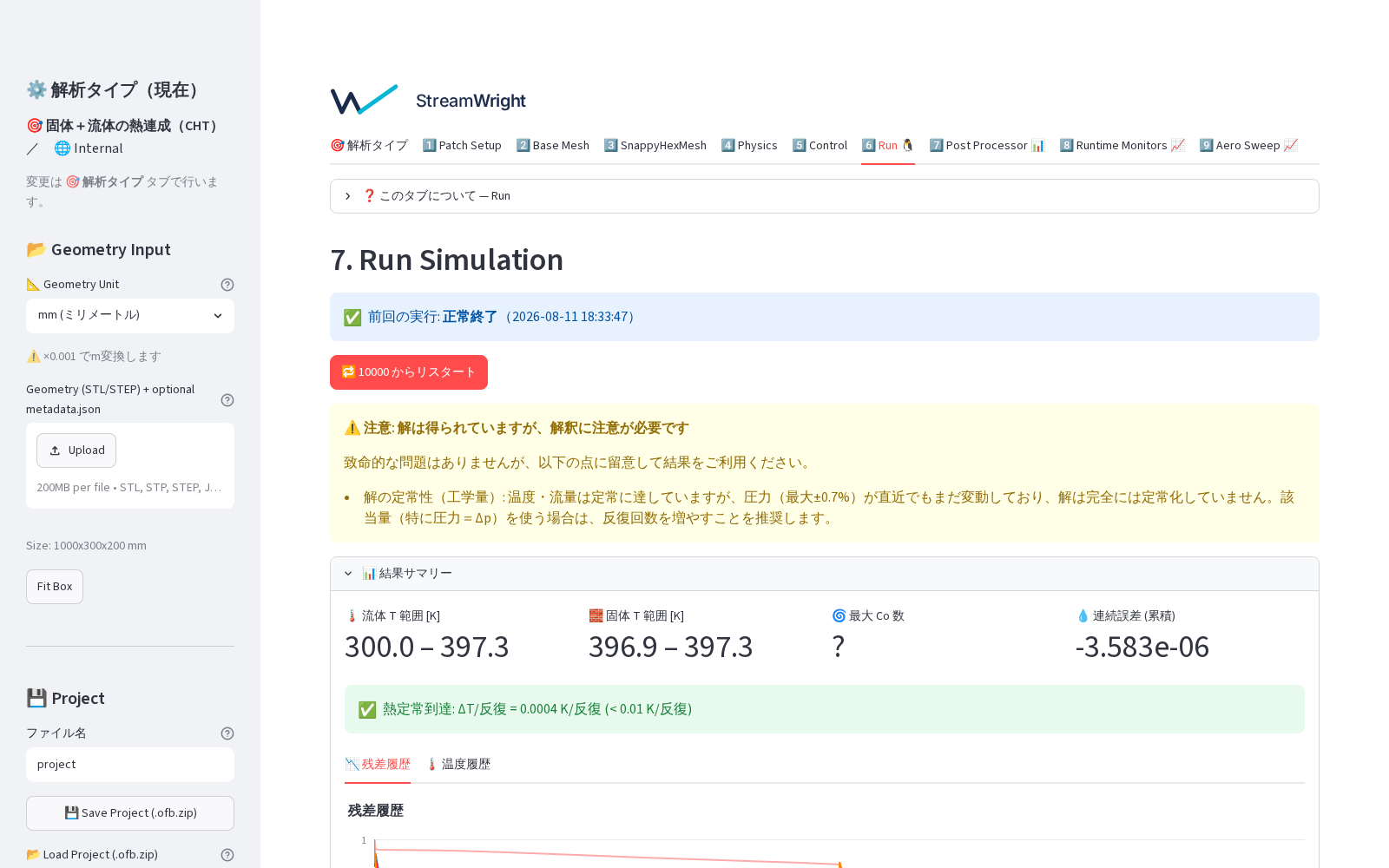

実行結果: 総合判定と結果サマリー

温度場の可視化(Post Processor タブ):

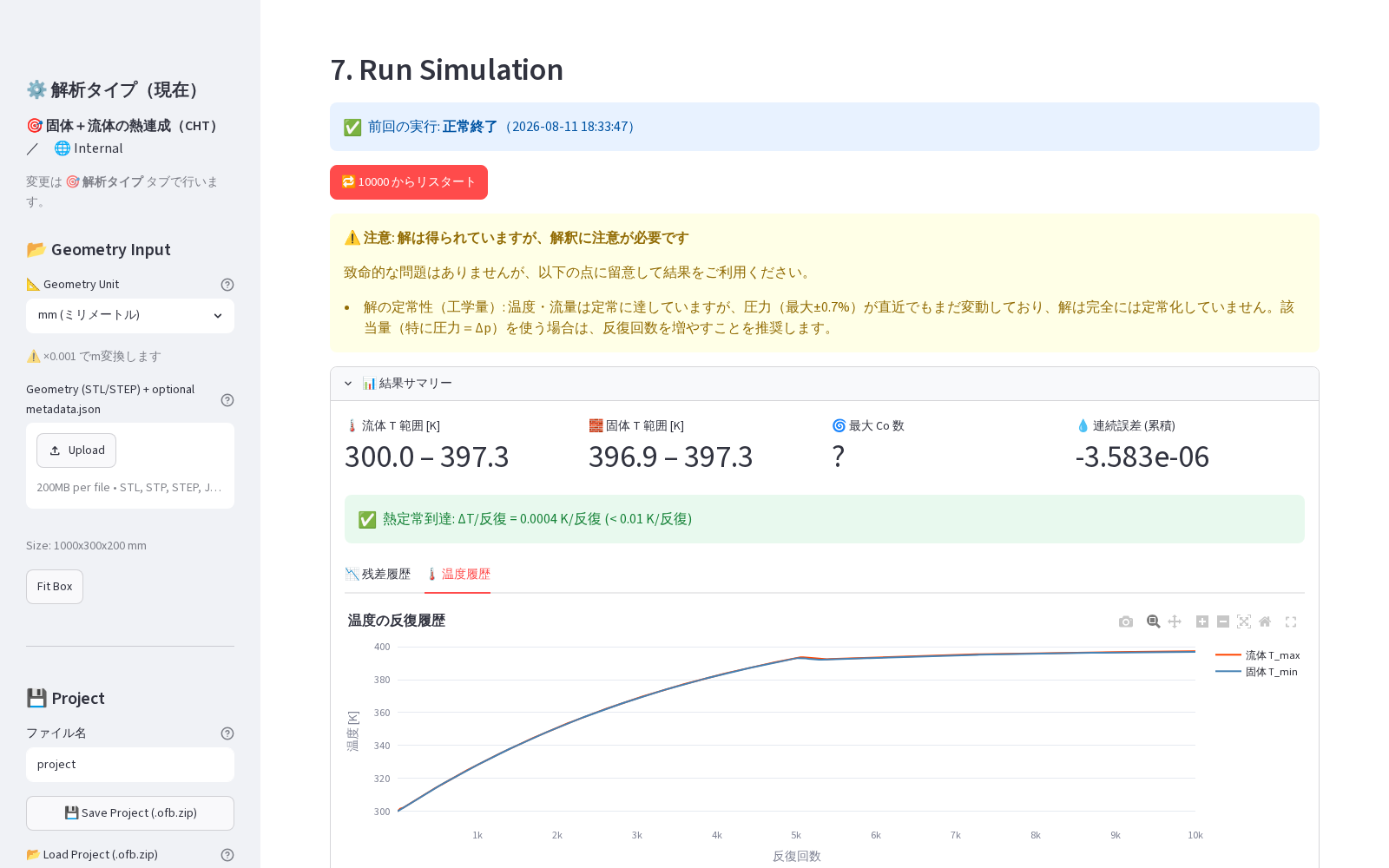

固体温度の収束履歴

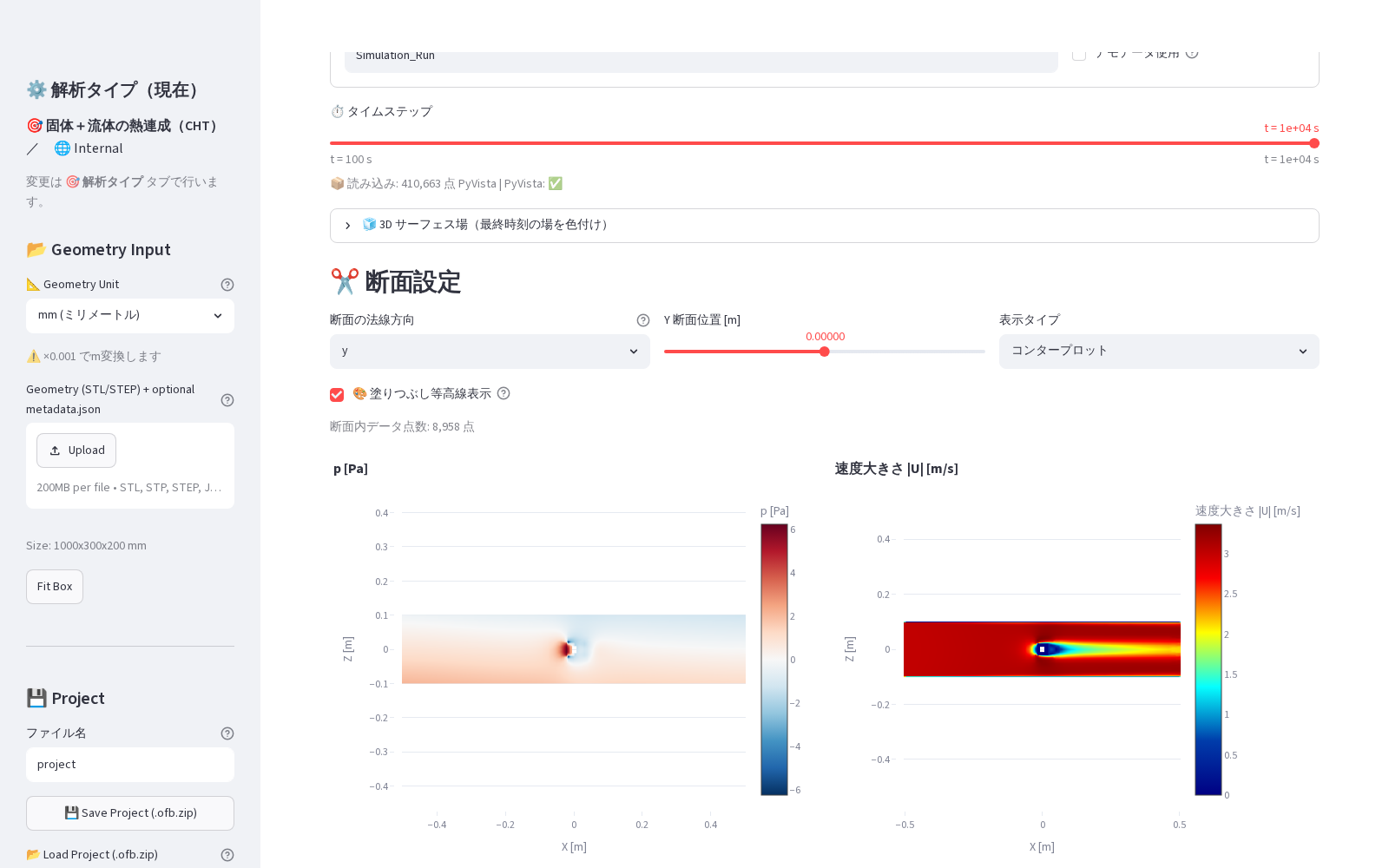

統合 3D ビュー: ヒートシンクまわりの温度分布

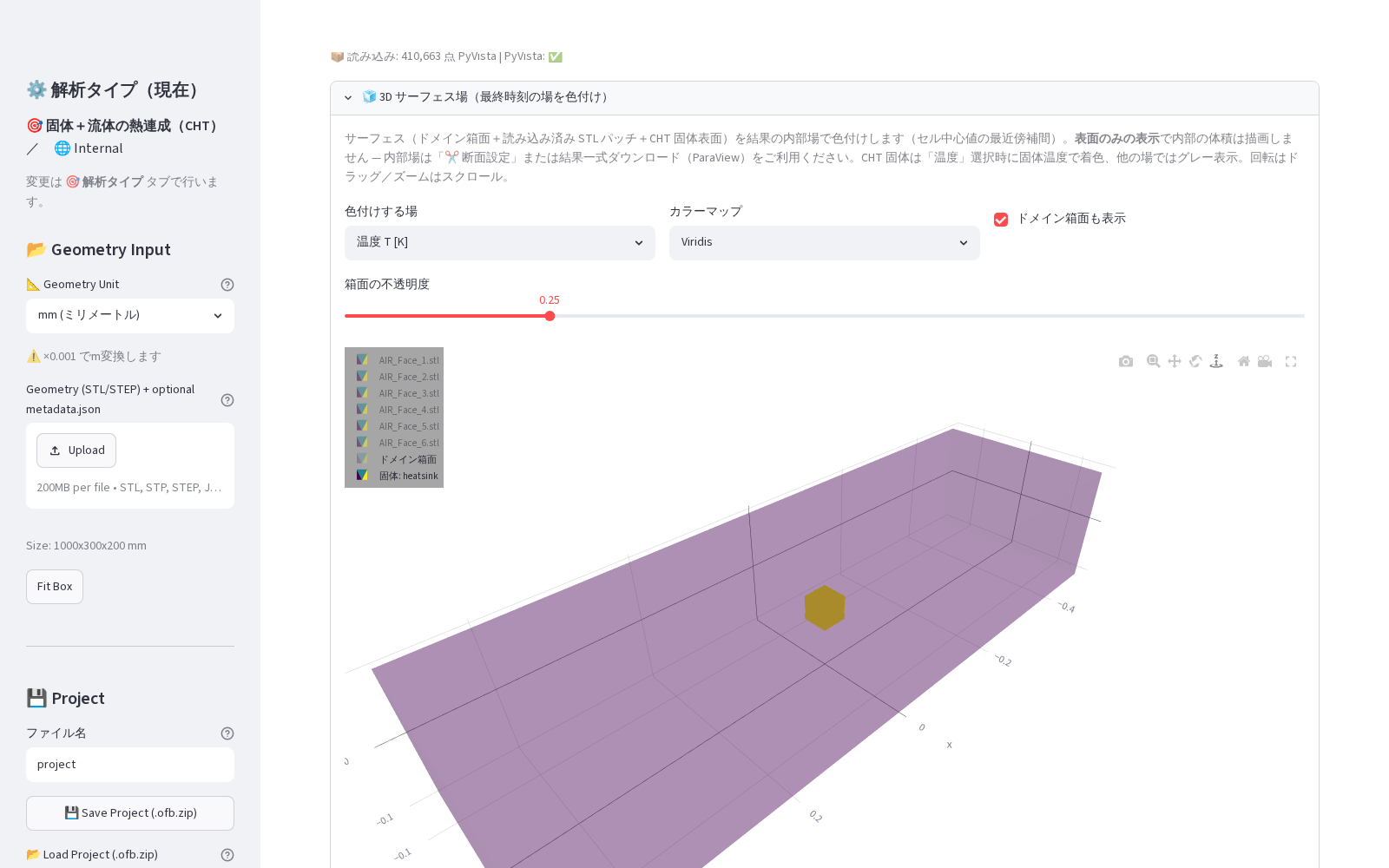

3D サーフェス場: 温度で色付けした固体と流路

熱収支との照合(この解析は正しいか?)

輻射を含む定常 CHT では、次の 2 つが成り立っているはずです。

  1. 保存則: 固体表面から出る全熱流束の積分 = 発熱量 30 W(±10%)。 本例題では固体リージョンの wallHeatFlux を自動出力しています
  2. 輻射分の妥当性: 界面の放射熱流 ∫qr は、灰色面の Stefan-Boltzmann 上限 εσ(Ts⁴−T∞⁴)·A に対し 0.3〜1.1 倍 (フィン間の自己視野・温度分布があるため上限より下がる)

照合手順(リポジトリの解析スクリプトで再現可能):

# 輻射 OFF(解析タイプタブでチェックを外す)で実行した後に記録
python scripts/analyze_radiation_heatsink.py Simulation_Run --save-off off.json
# 輻射 ON(本例題の設定のまま)で実行した後に照合
python scripts/analyze_radiation_heatsink.py Simulation_Run --compare off.json

解析結果: 保存則 −1.2%・qr/εσ(Ts⁴−T∞⁴)A = 0.99・ΔT_rad = 29.5 K で全項目パス

💡 放射率 ε は表面仕上げで大きく変わります(黒アルマイト ~0.9・ 研磨アルミ ~0.05)。ε を 0.05 に変えると輻射の寄与がほぼ消えることも 確かめられます。

輻射を無視できるか(事前の見積もり方)

輻射の寄与は温度帯だけでは決まりません。表面温度・周囲温度・放射率・ 形態係数・そして対流熱伝達率の組み合わせで決まります。走らせる前に オーダーを掴むには、放射を線形化した放射熱伝達率を対流熱伝達率と 比べるのが実務的です。

h_r = ε·σ·(Ts² + T∞²)·(Ts + T∞)      [W/(m²·K)]
輻射の寄与 ≈ h_r / (h_r + h_conv)

ε = 0.9・T∞ = 300 K の場合の h_r:

表面温度 Ts h_r
314 K 約 5.9 W/(m²·K)
350 K 約 7.0 W/(m²·K)
397 K(本例題) 約 8.8 W/(m²·K)

自然対流の h_conv は空気中で数 W/(m²·K) 程度なので、室温付近であっても 高放射率の表面・自然対流の条件では、輻射は対流と同程度かそれ以上になり得ます。 逆に強制対流(h_conv が 10〜100 W/(m²·K))や低放射率表面(研磨金属 ε ~0.05) では相対的な寄与は小さくなります。

本例題は強制対流ダクト内(h_conv が大きい側)にもかかわらず ε = 0.9・ Ts ≈ 397 K で qr = 8.2 W(全放熱の 27%) となっており、上の見積もりと 整合します。迷ったら輻射 ON/OFF の 2 回実行で実測するのが確実です。

自分の問題に応用するには


ジオメトリ: fixtures/cht/heat_sink_1(ex04 と共用)。 検証: 2026-07-23 実機 E2E で T_on=397.3 K / T_off=426.9 K(ΔT_rad=29.5 K)・保存則 −1.2%・qr=8.2 W(SB 上限比 0.99)・PASSED を確認
